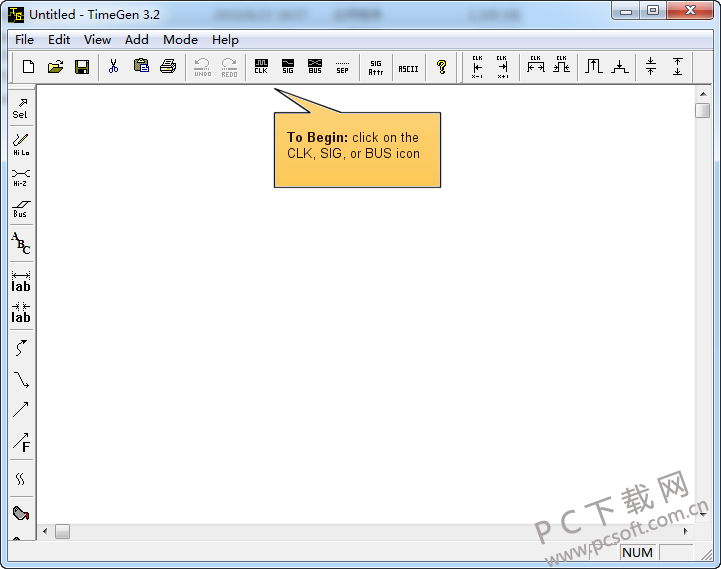

TimeGen是一款简单实用的画时序图工具，用户可以快速的通过该软件进行时序图的创建，软件具有矩形或圆形边缘的轮廓文本框，方便用户对各种模式的时序图进行制作，在构图时，用户可以一次性选择多个文本框，通过快捷键就能立即实现一键添加，在很大程度上提高了设计时间，同时您可以使用编辑工具移动文本框与您的鼠标，在添加文本时，用户可以自由设置每个文本框的属性字体样式、字体 大小和颜色，非常具有个性化，需要的朋友赶快下载试试吧！

时序图介绍

时序图（Sequence Diagram），亦称为序列图或循序图或顺序图，是一种UML交互图。它通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。它可以表示用例的行为顺序，当执行一个用例行为时，时序图中的每条消息对应了一个类操作或状态机中引起转换的触发事件。

画时序图工具(TimeGen)软件功能

具有矩形或圆形边缘的轮廓文本框

要选择多个文本框的能力（按住Ctrl键），或按Ctrl + A

支持更改所有选定的文本框的字体或大小与一个命令

按Alt键的同时使用箭头键精细控制移动对象（文本框、箭头）

可选水平线之间的信号

可选的信号名称和波形之间的垂直线

模数和重复周期表

改进的SVG导出和导入的功能

能够把箭的管理单元的网格开/关

按<或>将箭头添加到线条上

标签上绘制的水平刻度标记

绘制自由浮动的线条和箭头

左或右或左的信号名称对齐

文本框支持多行，左/右/中心对齐

使用上/左/右/底部参考的多文本框对齐

画时序图工具(TimeGen)软件特色

所有的信号可以是高，低，高阻抗，或总线

每个周期的独立延迟控制（+ / -）

使用鼠标动态移动信号、标签或箭头

用鼠标动态移动信号边缘

标签可以有动态移动的文本附件

时钟的占空比控制

新的箭头类型（直，和角度）

垂直滚动条（使用移加上/下箭头）

您可以使用编辑工具移动文本框与您的鼠标

自定义打印对话框可以让你选择哪个时钟周期来打印

用于选择箭头和标签的改进的编辑工具

增加了一个最近使用的文件列表菜单（MRU）

时钟对齐支持-信号将与时钟的边缘，他们在上面

使用鼠标右键来修改箭头头（开始，结束，都，没有）的信号关系和标签工具，也修改颜色

新的重做功能，和全新的“真正的撤消”功能

围绕图的新的软梯度阴影选项

文件关联的发生器（*提姆）与注册表

修改信号宽度/高度时增加的速度和性能

改进的打印功能

画时序图工具(TimeGen)软件优势

时钟信号,和公共汽车可以有 属性:理想/非理想,上升和下降沿箭头, 延迟,分裂时钟,字体,字体大小,颜色。

文本框可以连接,或者未婚, 的信号。 每个文本框的属性字体样式、字体 大小和颜色。

无效的区域很容易添加 图上画用鼠标,就像油漆一样 工具。 你可以调整颜色,以及风格。

信号的关系使用箭头 表现出因果关系。 两个鼠标点击可以创建一个箭头。 箭头是固定在信号。

工具栏图标很容易获得 和理解。 当你修改波形,TimeGen重绘 在真正的时间。 当你完成,只是复制粘贴你的波形 microsoft Word。 结果快!

画时序图工具(TimeGen)使用说明

1.0添加一个时钟信号,或公共汽车,或分隔符

1.1修改信号使用画、hi-z或公交工具

1.2移动信号位置(上/下)

1.3移动信号边缘的过渡

1.4改变信号的名字

新线路的信号名称

1.5反一个信号

1.6添加统一的延迟信号(+ / -)延迟

1.7插入或删除一个循环

1.8信号之间插入分隔符

答:空白

b .虚线

c固体

d .矩形

e。移动分隔符

f。删除分隔符

1.9改变信号的属性

创建/时钟

b。创建微分时钟

c。改变时钟工作周期

d添加箭头上升/下降的边缘

e。改变信号的颜色

f。锁定一个信号

画时序图工具(TimeGen)安装方法

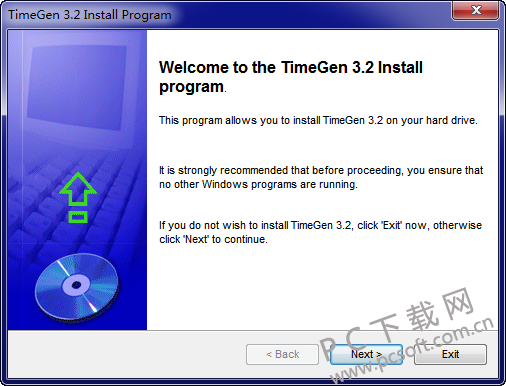

1、下载解压文件，找到timegen-pro-3.2.exe双击安装

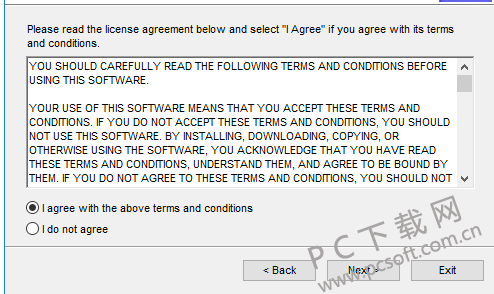

2、阅读协议，勾选第一项接受协议

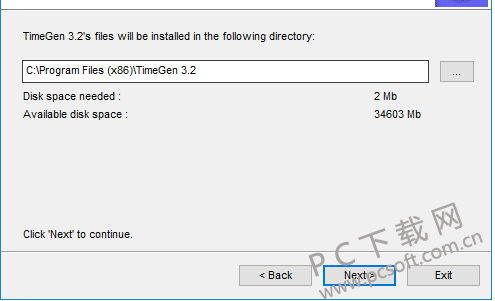

3、选择安装位置C:Program Files (x86)TimeGen 3.2

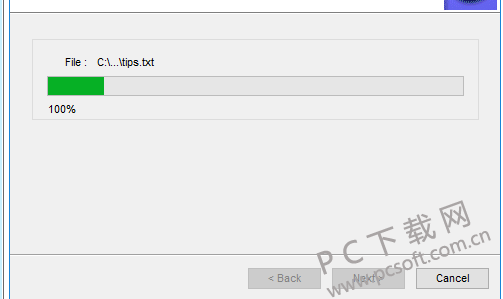

4、正在安装，请稍后

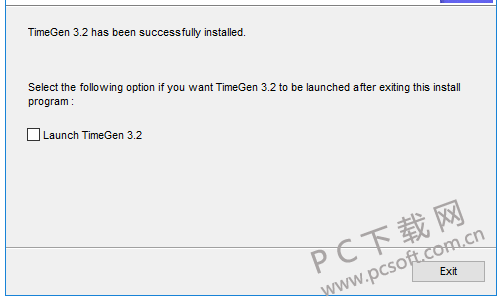

5、安装完成

画时序图工具(TimeGen)常见问题

如何将波形导出到其他软件？

A. TimeGen出口的波形通过剪贴板，或者也可以通过文件格式（EMF，BMP）。

在波形发生器中绘制，你可以复制（Ctrl + C）和粘贴到Word（Ctrl + V）。一旦波形在MS Word或PowerPoint中，然后将文件保存为一个正常的文件，你可以做所有的东西，你的话正常。

你也可以保存波形（出口）作为一种增强型元文件（。EMF），或位图（BMP）。一旦波形保存，你可以用任何程序读取他们支持这些文件类型（Adobe FrameMaker等）

你也可以粘贴波形直接到电子邮件，发送给人（使用Ctrl + C和CTRL + V）与微软Outlook

问：我如何反转波形？

使用鼠标左键和双击使用编辑工具的波形。下一步，右键单击并从菜单中选择“反转”

问我如何产生一个时钟的多个阶段（例如，时钟的4个阶段，每个时钟的90个阶段）？

你可以通过添加一个时钟，然后反相它（右键点击时钟，然后选择反转）来完成这一点。这将改变它180度。然后，添加另一个时钟，并反转它，但也使用延迟图标，再次转移。

Q是有可能把一个时钟周期插入一个信号吗？换言之，我可以将一个信号从一个任意的点到时间轴的一端由一个或多个完整的时钟周期？

使用编辑工具，并突出你要转移的周期。然后，按Ctrl + I将波形左，按ctrl-x.也可以使用导航键或DEL键

问：我如何改变洪水的风格？

当你选择洪水工具后，你可以按鼠标右键来动态地改变洪水的样式。在已经绘制的信号上改变样式的另一种方法是点击“信号属性”对话框，并将其设置为“洪水”样式的设置。

问：我如何调整左边距，增加更多的偏移量？

答：按住Ctrl键，然后按左或右箭头按钮来移动左缘。Similiarly，保特SHIFT箭头键将滚动窗口的左和右。

问：我如何改变信号的上升/下降时间？

你可以改变角度到理想的过渡（直线上升和下降），或非理想（过渡）。单击“信号名称”，然后打开一个新的对话框。接下来，你可以点选的理想特性

Q发生器的键盘快捷方式是什么？

以下是最常用的键盘快捷键：

键-让我们之间移动的对象（例如，文本框，箭头..）

通过对象的偏移和标签-反向标签

Del键让你删除当前选定的对象，或周期

插入键插入一个周期

移动和右/左箭头-水平滚动波形

移动和向上/向下箭头-垂直滚动波形

向上/向下箭头-这可以让你移动一个信号上或下

使用-将撤消最后的命令

Ctrl-C复制波形到剪贴板

Ctrl +我（或插入）-将波形正确

Ctrl + X（或删除）-将波形左

问：我如何在信号之间添加一个分隔符？

使用编辑工具，然后点击一个信号。然后，右键单击，然后选择“插入分隔符”。有不同的风格可以选择

问你怎么从波形发生器标志去掉？

从“视图”菜单，你可以选择/取消选择：

*的包围矩形

*阴影

*发生器标志

你也可以改变时钟周期线，周期表，等

画时序图工具(TimeGen)更新日志

TimeGen 4.0

现在BETA版本可用

TimeGen 3.3.5

Misc bug修复

TimeGen 3.3

放大/缩小功能——magnifiying图标

新文本框支持大胆斜体/ /下划线

实时拖的,用鼠标底部边缘

显示/隐藏信号通道菜单选项标签

更新timebreak支持整个列(点击)

大量的bug修复
