CAD打印输出设置技巧(cad打印设置教程)
时间:2023-04-03 16:40 来源:未知 作者:ku987小孩 点击:载入中...次

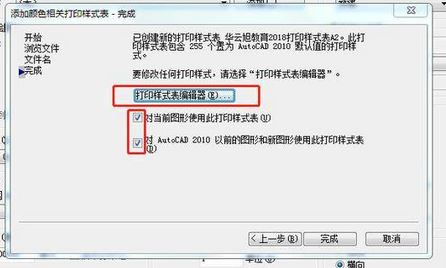

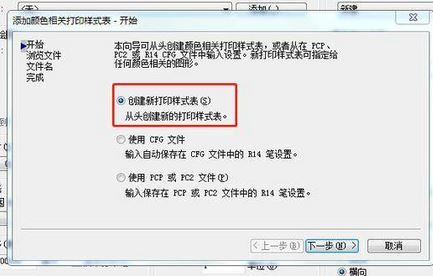

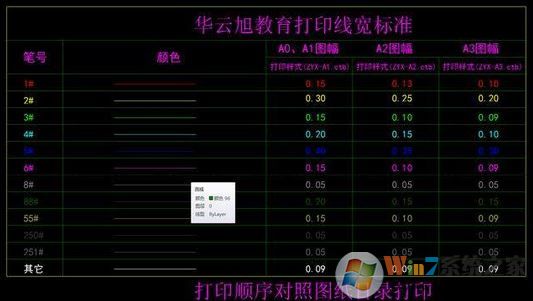

| 对于在机械、电子、航天、化工、建筑等行业的用户来说，cad是一个非常重要的用于二维绘图、详细绘制、设计文档和基本三维设计的绘图工具。当我们使用cad制作好图纸之后想要将其打印出来，通常会遇到一些小问题，以及一些不明白的地方，本文中本人给大家分享介绍一下cad打印输出的设置技巧，相信能帮到你！ 推荐下载：CAD2008 64位下载|CAD2008 64位破解版(含注册机+序列号) cad打印设置教程： 1、首先点击【文件】→【打印】，弹出打印界面；  2、点击 打印样式表 下方的倒三角，然后点击【新建】，弹出新建打印样式表对话框，如图：  3、接着我们点击选择创建新的打印样式表，如图：  4、输入文件名，点击进入下一步：  5、打开打印样式表编辑器，如图：  6、我们参照我们的线宽提示进行设置，这里就需要按照我们自己当前的要求标准进行设置了：  7、选择所以的颜色，改为黑色，把所有的颜色的线宽设置为0.09，设置完以后可以把设置好的打印样式表保存在本地，以后直接调用就可以，就不用每次都进行设置，点击另存为即可，相当于我们先设置了打印线宽标准的其他为0.09的参数保存起来了。 (责任编辑：ku987小孩) |
