cad标注快捷键(cad快捷键命令大全)

　　cad标注快捷键使用方法?cad中经常会有使用的标注的场景，作为一个经常使用的功能如果每一次都是从菜单栏之中选择工具使用会比较耗费时间，可是如果是使用cad标注的快捷键就可以很好提升设计图纸的效率，所以今天在下为大家带来了cad标注快捷键的使用方法，希望可以对大家有所帮助。

　　具体步骤如下：

　　1.线性标注，快捷键为DLI，这是常规的标注水平和垂直方向的直线长度或两点之间的距离。在命令指令输入DLI(小写也可以)，回车或者空格键确认，选择时需要标注的两个端点;

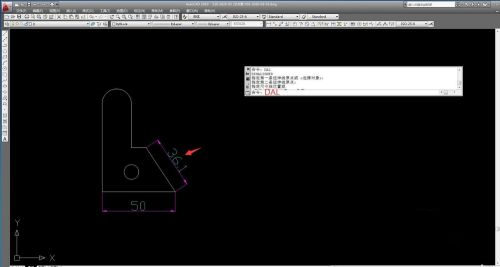

　　2.对齐标注，快捷键为DAL，通俗来说这是用来标注非水平或垂直的两点的距离，即斜线的长度或斜线间两点的距离。在命令指令输入DAL，回车或者空格键确认，选择需要标注的两点即可;

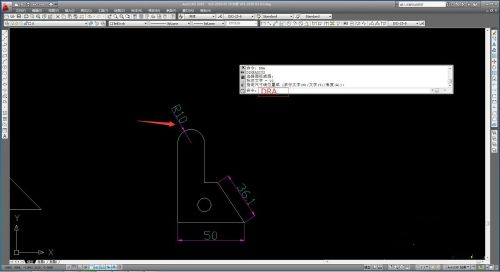

　　3.半径标注：快捷键为DRA，这是用来标注圆弧或圆的半径。在命令指令输入DRA，回车或者空格键确认，选择需要标注的圆弧或圆即可;

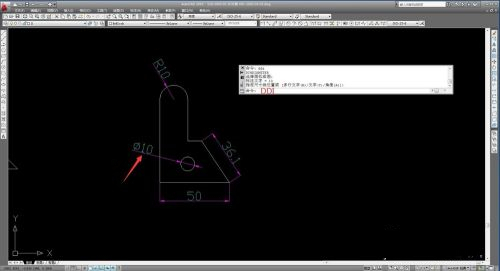

　　4.直径标注：快捷键为DDI，这是用来标注圆弧或圆的直径。在命令指令中输入DDI，回车或者空格键确认，选择需要标注的圆弧或圆;

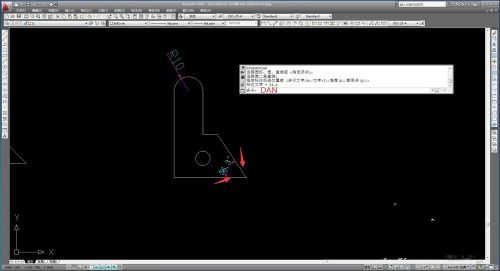

　　5.角度标注：快捷键为DAN，这是标注圆弧，直线夹角的角度。在在命令指令中输入DAN，回车或者空格键确认，选择需要标注的圆弧，圆或直线。

　　常用的标注快捷键汇总：

　　1.DLI, *DIMLINEAR(直线标注)；

　　2.DAL, *DIMALIGNED(对齐标注)；

　　3.DRA, *DIMRADIUS(半径标注)；

　　4.DDI, *DIMDIAMETER(直径标注)；

　　5.DAN, *DIMANGULAR(角度标注)；

　　6.DCE, *DIMCENTER(中心标注)；

　　7.DOR, *DIMORDINATE(点标注)；

　　8.TOL, *TOLERANCE(标注形位公差)；

　　9.LE, *QLEADER(快速引出标注)；

　　10.DBA, *DIMBASELINE(基线标注)；

　　11.DCO, *DIMCONTINUE(连续标注)；

　　12.D, *DIMSTYLE(标注样式)；

　　13.DED, *DIMEDIT(编辑标注)；

　　14.DOV, *DIMOVERRIDE(替换标注系统变量)；

　　15.DAR,(弧度标注，CAD2006)；

　　16.DJO，(折弯标注，CAD2006)。
