　　SolidWorks是一款销售机械设计软件，同时也是世界上第一个基于Windows开发的三维CAD软件，对于这款软件很多用户表示非常陌生，现在就给大家介绍SolidWorks这款软件的基本用法，下面开始详细介绍。

　　1、绘制外形大小

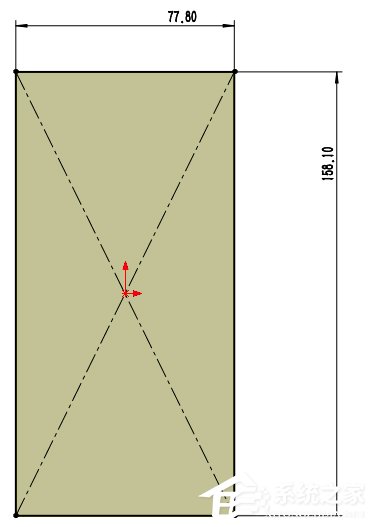

　　在前视基准面绘制创建一个新草图，使用中心矩形绘制；（保持零件中心在中间，有利于后面的建模），并使用尺寸工具标准其高和宽：使用【拉伸】特征，厚度为7.1mm；

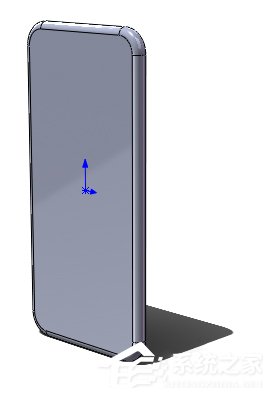

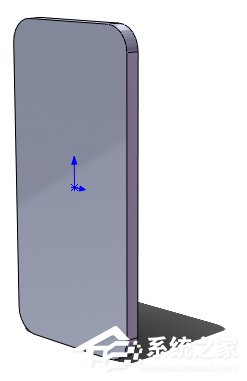

　　2.对4条短边添加【圆角】特征 R12大小。使用【圆角】特征的“完整圆角”，将中间的面都变成半圆的圆角，直接替换了原本的面；

　　3、绘制Home键

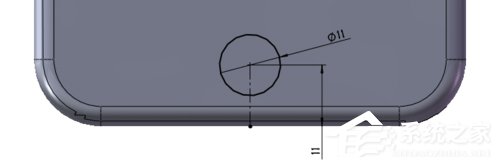

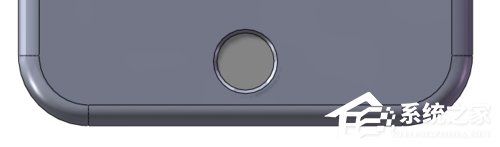

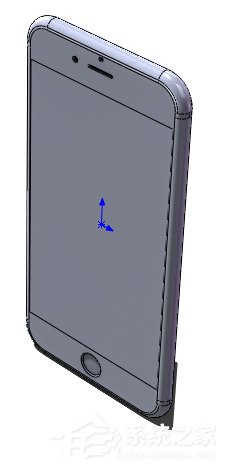

　　在手机表面的屏幕创建一个草图，使用构造线可以在底部位置找到零件的中心位置，绘制一个圆，大小为直径11mm，距离底部边线11mm，使用【拉伸】特征，深度0.6mm，并启用拔模角度45°。

　　绘制听筒及前摄像头

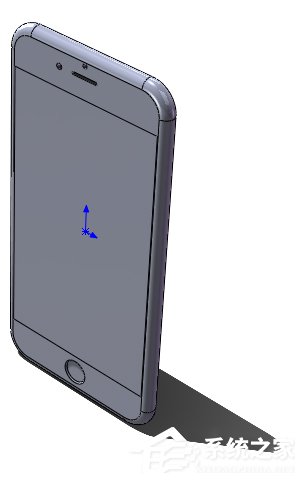

　　按照下图在手机表面创建草图并绘制（注意构造线链接了手机顶部的中点，确保在中间位置），再使用【拉伸切除】特征；

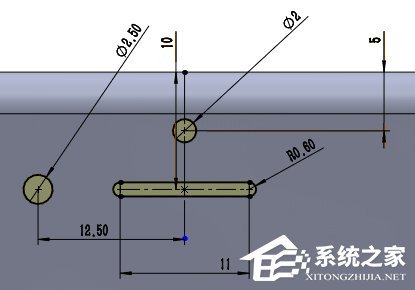

　　4、绘制听筒及前摄像头

　　按照下图在手机表面创建草图并绘制（注意构造线链接了手机顶部的中点，确保在中间位置），再使用【拉伸切除】特征；

　　5、屏幕位置

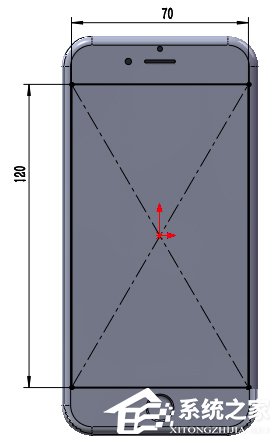

　　在手机表面创建草图绘制屏幕的大小的一个中心矩形（根据第一部的中心，现在很容易找到中心哦），使用【分割线】特征分割出一个新的面；

　　6、绘制手机上的白条纹理的位置

　　在背面绘制一个中心矩形（构造线找到中间位置），边角设置与红色框中的手机点重合，高度为2mm，使用草图的【等距实体】工具可以直接拷贝已有的边线。选中图中的下图高亮的边线，往上面等距1的距离；

　　等距后：

　　相同的方法往里面也等距一个1mm的距离；

　　镜像草图：

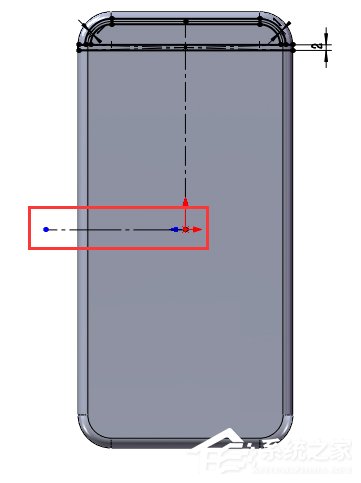

　　在手机中间绘制一条水平构造线，作为镜像的中心轴，启用【草图镜像】框选上面绘制的所有草图线，镜像到下面；

　　镜像后：

　　使用【分割线】分割出所需要的面，分割所有背面上的面；

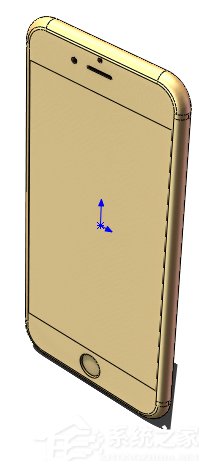

　　7、添加材质

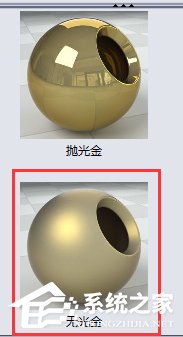

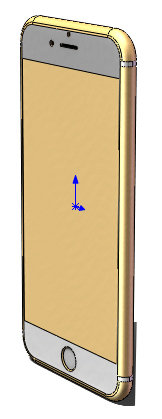

　　从材质库中选：金属→金→无光金，拖放到零件的视图区空白处以添加给整个零件，选择需要添加白色的面（包括第二步分割线产生的）；

　　在材质中：塑料→高光泽→白色高光泽。点击右键→添加外观到选取对象；

　　8、手机屏幕

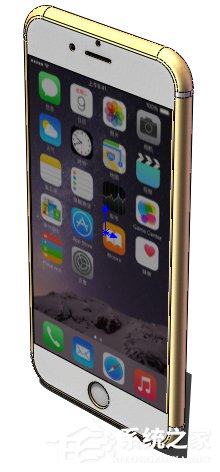

　　使用贴图，添加到手机的屏幕位置（第一步分割线所产生的），最终渲染输出；

　　以上便是SolidWorks制作手机模型的过程，当然制作其他简单的模型跟这个操作差不多，如果想制作更加复杂的模型则需要更好的技术支持，多使用这款软件便可以实现那种操作啦。
